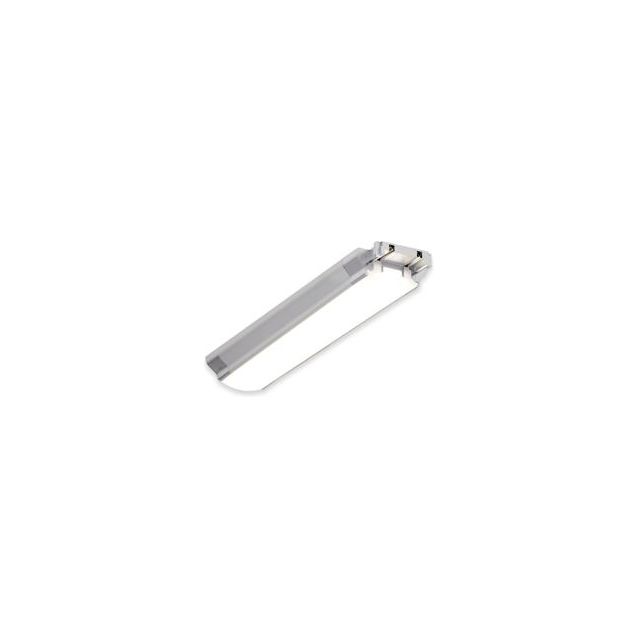

LED-profiili Limente LED-Slim 10 3 W 24 V 3000 K IP21

Limente LED-Slim on monipuolinen valaisinjärjestelmä, jolla pystyt rakentaman erilaisia kokonaisuuksia. LED-Slim sopii hyvin keittiön välitilaan, vitriiniin, vaatekaappiin, kauppojen hyllyihin tai ylipäätään kaikkialle, missä halutaan tyylikästä yhtenäistä ja tehokasta valaistusta. Limente LED-Slim valaisinprofiilissa on yhtenäinen valo koko matkalla ja se voidaan liittää katkeamattomana valona joko toiseen valaisinprofiiliin tai kulmapalaan. Profiilin toisessa päässä on uros- ja toisessa naarasliitin. Profiili sisältää kaksi kappaletta suoria kiinnikkeitä, kaksi kappaletta kulmakiinnikkeitä (valaisinprofiilin voi asentaa takareunaan joko 15 tai 45 asteen kulmaan) ja päätykappaleen.

Limente LED-Slim himmennys ja valaistuksen ohjaus

Limente LED-Slim on himmennettävissä 24 V Limente Smart-sarjan himmentimellä ja sitä ohjaavalla seinäsäätimellä. Himmennin asennetaan virtalähteen ja valaisimien väliin ja se sisältää vastaavan jakotukin kuin on virtalähteessäkin. Himmentimeen voidaan liittää 6 kpl Limente valaisimia, kunhan huomioidaan virtalähteen maksimi kuorma (W). 24 V järjestelmän tunnistat mustista liittimistä (12 V järjestelmissä liittimet ovat valkoisia). Huomioi että valitset 24 V himmentimen.

Limente LED-Slim järjestelmän asennus

Limente LED-Slim-järjestelmä on yksinkertainen suunnitella ja toteuttaa seuraamalla seuraavia ohjeita:

TUOTETIEDOT:

1. Katso ensin mistä sinulle tulee virta ja valitse sen mukaan joko päätyvirransyöttö (1a) tai välivirransyöttö (1b). Ensimmäinen tuo virran nimensä mukaisesti valoprofiilin päätyyn ja jälkimmäisessä 20 cm pitkän välivirran voit sijoittaa mihin kohtaa tahansa niin että valo jatkuu molempiin suuntiin.

2. Valitse haluatko sijoittaa valon kaapiston etureunaan vai kiinni takaseinään. Etureunaan sijoitettuna valo kannattaa asentaa osoittamaan suoraan alaspäin ja vastaavasti takareunassa välitilan korkeudesta riippuen joko 15 tai 45 asteen kulmaan. Näin valo kohdistuu kaikissa tapauksissa optimaalisesti pöytätasolle. Takareunaan asennettaessa kulmapalana tulee käyttää taipuisaa 1 - 180 asteen kulmapalaa.

3. Valitse peräkkäin sijoitettavat valaisimet niin että niiden yhteenlaskettu pituus on noin 10 cm kaapistojen yhteismittaa lyhyempi. Kuivauskaapin alle valitse riittävän leveä valaisin niin, että voit kiinnittää sen viereisten kaappien pohjaan. Muista huomioida yhteispituudessa myös mahdolliset kulmapalat. Älä yritä mitoittaa pituutta tarkalleen yläkaappien leveyden mukaan. Lopputulos on tyylikäs ja valoteho riittää hyvin vaikka päädyissä olisi tyhjää tilaa.

4. Mahdolliset kulmat voit tehdä joko kiinteillä 90 asteen kulmapaloilla tai taipuisalla 0-180 asteen kulmapalalla. Käytä aina taipuisaa kulmapalaa kaikissa muissa paitsi 90 asteen kulmissa.
