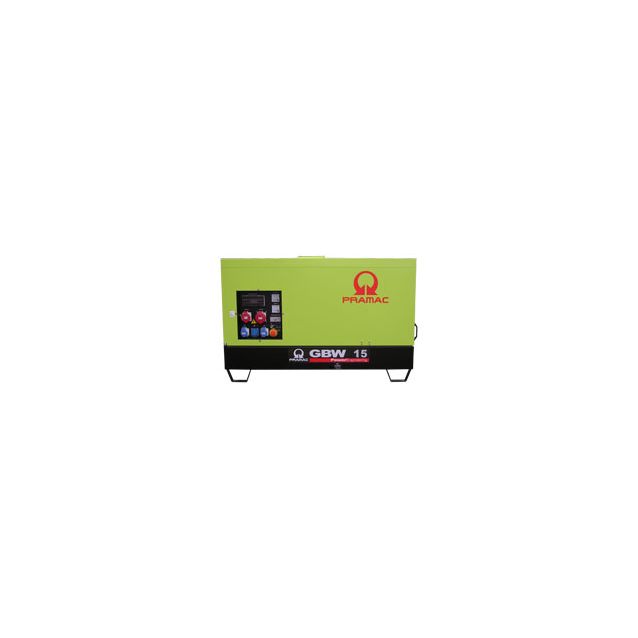

Generaattori PramacgBW15Y/FS5 L MCP Sisäänrakennettu/äänieristetty 3-vaiheinen Diesel

Tehokas dieselkäyttöinen generaattori sisäänrakennetussa ja äänieristetyssä muodossa. Generaattori on varustettu jaloilla helpottamaan käsittelyä, ja siinä on integroitu muovitankki. Moottori on asennettu vahvoihin tärinänvaimennuskiinnikkeisiin, ja kaikki liikkuvat osat on suojattu tahattomalta kosketukselta. Erittäin edullinen malli, jossa kaikki osat ovat korkealaatuisia, mikä takaa luotettavan ja helppokäyttöisen sähköaggregaatin.

Ominaisuudet:

• Erittäin edullinen
• Monikäyttöinen ja käyttäjäystävällinen
• Kompakti muotoilu helpottaa kuljetusta ja huoltoa
• Sopii teollisuuteen, rakentamiseen, maatalouteen ja pienyrityksiin

Avaintiedot

• Teho, max (ESP): 13.46 kVA
• Teho, max (ESP): 10.77 kW
• Teho, jatkuva (PRP): 12.61 kVA
• Teho, jatkuva (PRP): 10.09 kW
• Jännite: 400 V
• Taajuus: 50 Hz
• Tehokerroin: 0.8 cos ϕ
• Vaiheet: 3
• Polttoaine: Diesel

Suunnittelu ja rakenne

• Generaattorin runko on valmistettu hitsatusta teräsprofiilista
• Generaattori ja moottori asennettu reilunkokoisille moottorikiinnikkeille minimoimaan tärinää
• Varustettu nostoeye
• Generaattori asennettu tukeville jaloille helpottamaan käsittelyä nostokahvoilla
• Näkyvä polttoaineen määrä
• Vahva avattava kansi varustettu kaasujousilla ja kahvalla, mikä helpottaa pääsyä moottoriin ja generaattoriin rutiinihuollon aikana
• Äänieristetty rakenne korkealaatuisella eristysmateriaalilla ja äänenvaimentimella, joka takaa alhaisen melutason

Moottori

Yanmar-moottori, joka täyttää ISO 8528/1, ISO 3046/1:1986, BS 5514/1 -vaatimukset.

• Polttoainejärjestelmä, jossa on Bosch in-Line -ruiskutus, polttoainesuodatin ja polttoainepumppu
• Painepohjainen voitelukoneisto, jossa on öljypumppu ja öljynsuodatin
• Termostaattiohjattu jäähdytysjärjestelmä, jossa on hihnavetoinen jäähdytysnestesäiliöpumppu ja puhallin

Generaattori

Linz-generaattori, jonka vahva mekaaninen rakenne mahdollistaa helpon pääsyn liitäntöihin ja rutiinihuoltoon. Generaattorilla on ± 4 %:n toleranssi kuormittamattomana ja täydellä kuormituksella, mikä mahdollistaa generaattorin käytön herkkien elektronisten laitteiden kanssa.

Manuaalinen ohjauspaneeli – MCP

Manuaalinen ohjauspaneeli asennettu generaattoriin, jossa on täydellinen mittaristo, liitännät, valvonta, käyttöhälytys sekä suoja.

• Analogiset mittaristot jännitteelle (Voltti), virralle (Ampeeri) ja tuntimittari
• Käynnistys ja pysäytys avaimella, joka myös ohjaa hehkutulppaa esilämmityksessä
• Hätäkatkaisupainike
• Hälytykset: Alhainen akkujännite, Alhainen öljynpaine, Korkea jäähdytysnestelämpötila, Maavalvonta
• Liitäntäpaneeli termisellä suojauksella: 1 kpl – 3P+N+T CEE 400V 32A, 1 kpl – 3P+N+T CEE 400V 16A, 2 kpl – 2P+T CEE 230V 16A, 1 kpl – 230V 16A Schuko

Tekniset tiedot

Moottorin tiedot

• Moottorin merkki: Yanmar
• Malli: 3TNV88F-UGPGE
• Kierrosluku: rpm
• Jäähdytyksen tyyppi: Vesi
• Päästöluokka: 5
• Sylinterien ja järjestelyn määrä: 3 peräkkäin
• Iskutilavuus: 1642 cm³
• Imutyyppi: Luonnollinen
• Kierrosnopeuden säädin: Mekaaninen
• Teho, max (ESP): 13.2 kWm
• Teho, jatkuva (PRP): 12.4 kWm
• Öljykapasiteetti: 6.7 l
• Jäähdytysnestetilavuus: 2 l
• Polttoaine: Diesel
• Polttoaineenkulutus 75 % jatkuvalla kuormalla (PRP): 227 g/kWh
• Polttoaineenkulutus jatkuvalla kuormalla (PRP): 225 g/kWh
• Käynnistystyyppi: Sähköinen
• Käynnistysmoottorin teho: 1.2 kW
• Sähköjärjestelmä: 12 V

Generaattorin tiedot

• Generaattorin merkki: Linz
• Malli: E1S13MD
• Taajuus: 50 Hz
• Jännite: 400 V
• Vaiheet: 3
• Tehokerroin: 0.8 cos ϕ
• Hyötysuhde 75 % kuormalla: 85.4 %
• Generaattorin tyyppi: Hiiliharja
• Napojen määrä: 4
• Jänniteregulaattorin tyyppi:
• Jännitteen tarkkuus: 4 %
• Eristysluokka: H
• Kotelointiluokka: 21

Asennustiedot

• Kokonaisilmavirtaus: 29.92 m³/min
• Pakokaasujen virtaus jatkuvassa käytössä (PRP): 2.6 m³/min
• Pakokaasujen lämpötila: 425 °C
• Polttoaineenkulutus 75 % jatkuvalla käytöllä (PRP): 2.53 l/h
• Polttoaineenkulutus 100 % jatkuvalla käytöllä (PRP): 3.32 l/h

Polttoainesäiliö

• Säiliön tyyppi: Muovi
• Käyttöaika 75 % jatkuvalla käytöllä (PRP): 20.16 h
• Säiliön tilavuus: 51 l
• Säiliön sijainti: Integroidtu
• Sähkötiedot
  • Akun jännite: 12 V
  • Generaattorin jännite: 400 V
  • Taajuus: 50 Hz
  • Vaiheet: 3
  • Tehokerroin: 0.8 cos ϕ
  • Maksimivirta: 19.43 A
  • Sulake: 20 A
  • Pituus: 1645 (L) mm
  • Leveys: 870 (B) mm
  • Korkeus: 1072 (H) mm
  • Paino: 465 kg
• Ääni- ja melutaso
  • Äänitehotaso (LWA): 93 dB(A)
  • Äänipainetaso 7 m etäisyydellä: 64 dB(A)
