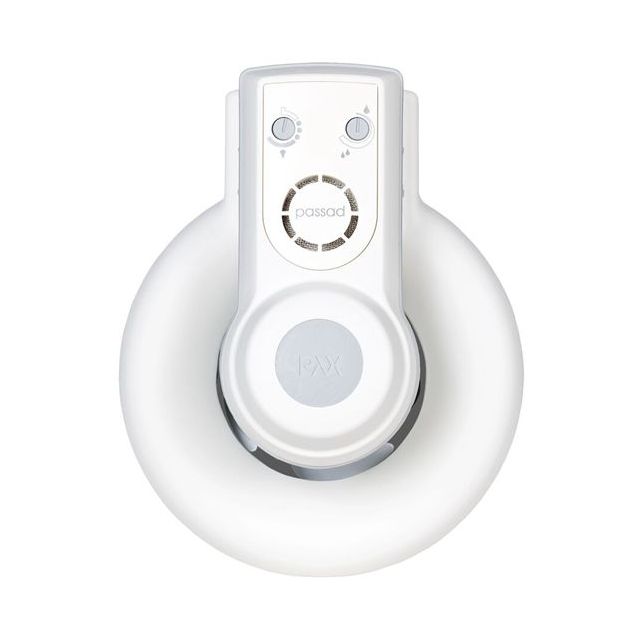

Puhallin Passad 30, valo- ja kosteustunnistimella

Tuotetiedot:

• Tuotemerkki: Pax
• Tuotesarja: Passad
• Tuotenumero: LVI-8040621
• Korkeus: 210 mm
• Syvyys: 142 mm
• Leveys: 172 mm
• Pituus: 142 mm
• Tilavuus: 5.13 litraa
• Teho: 4 W
• Jännite: 230V
• Kotelointiluokka: IP44 Info
• Materiaali: Polypropeeni
• Väri: Valkoinen

• Valmistajan tuotekoodi: 1855-1
• GTIN-koodi: 7391477185516
• LVI-numero: 8040621
• Sähkönumero: 8510114
• Valmistusmaa: Ruotsi
• Sertifikaatit ja hyväksynnät: CE-merkintä
• Takuuaika: 60 kk
• Tuotteen paino (kg): 0,6

Valotunnistin

Puhallin on varustettu valotunnistimella, jota voidaan säätää seuraavilla tavoilla:
• Asento 1: Puhallin käynnistyy heti kun se havaitsee nopean valojen muutoksen tunnistinalueella (N).
• Asento 2: Kuten asennossa 1 lisättynä 2,5 minuutin käynnistysviiveellä.
• Asento 3: Valotunnistin ei ole käytössä.
HUOM! Jos puhallin on käynnistynyt kosteustunnistimen johdosta, sen signaali menee aina valotunnistimen edelle. Puhallin käy tällöin tauotta niin kauan kunnes kosteustaso laskee alle säädetyn arvonsa.

Kosteussäädin

Sisäänrakennettu kosteustunnistin käynnistää puhaltimen, kun huonetilan kosteustaso ylittää säädetyn arvon. Säädä kosteustunnistinta vain silloin kun tila, jossa puhallin sijaitsee on täysin kuiva. Käännä säädintä ensin myötäpäivään kunnes puhallin käynnistyy ja käännä sen jälkeen säädintä hitaasti takaisin vastapäivään kunnes puhallin pysähtyy. Nyt kosteustunnistin on säädetty käynnistämään puhallin, kun huonetilan kosteustaso ylittää juuri säädetyn arvon.

Jälkikäyntiaika

Puhallin voidaan käynnistää erillisen valo-/virtakytkimen kautta jälkikäyntiajalla.
• Puhallin käynnistyy valo-/virtakytkimestä.
• Kun valo-/virtakytkin sammutetaan, puhallin jatkaa käyntiä jälkikäyntiajan 15 minuuttia.
• Jälkikäyntiajan jälkeen puhallin pysähtyy.
Huom! Jos puhallin käynnistyy kosteustunnistimen johdosta, sen signaali menee aina jälkikäyntiaika -toiminnon edelle. Puhallin voidaan lisäksi käynnistää ja pysäyttää ilman jälkikäyntiaikaa.
• Puhallin käynnistyy valo-/virtakytkimestä.
• Kun valo-/virtakytkin sammutetaan, puhallin pysähtyy välittömästi.
HUOM! Ilmoita sähköasentajallesi ennen laitteen asennusta, jos tarvitset tätä toimintoa. Se edellyttää sähkökytkentöjä erilliseen valo- tai virtakytkimeen.

Puhaltimet on helppo asentaa ja pitää puhtaana. Poistoilmapuhaltimet voidaan asentaa painovoimaiseen ilmanvaihtokanavaan, esim. kattoon tai hormiin. Puhaltimet ovat sisään asennettavia malleja ja sopivat kanaviin, joiden halkaisija on 100-140 mm.

Lisävarusteet:

Mikäli puhallin halutaan asentaa kanavaan, jonka halkaisija on suurempi 140 mm, voidaan asennuksessa käyttää Pax-peitelevyä. Jälkiasennettavalla Pax Passad -takavedonestimellä voidaan välttää vetoa, kun puhallin asennetaan kanaviin, joissa ei ole luonnollista ilmanvaihtoa (esimerkiksi ulkoseinän kautta). Edellytyksenä on, että rakennuksen perusilmastointi hoidetaan muun järjestelmän avulla. HUOM! Takavedonestimestä on haittaa, jos puhallin asennetaan kanavaan, jossa on luonnollinen ilmanvaihto. Moninapainen huoltokytkin on myös saatavana lisätarvikkeena Pax Passad 30 -puhaltimelle. Riittävä korvausilman saanti voidaan varmistaa käsikäyttöisillä tai termostaattiohjatuilla Pax-tuloilmaventtiileillä.

Puhallin Passad 30, valotunnistimella ja kosteustunnistimella

• Tuotemerkki: Pax
• Korkeus: 210 mm
• Leveys: 172 mm
• Syvyys: 90 mm
• Halkaisija: 100|125|140|160 mm
• Teho: 4 W
• Jännite: 230 V
• Kotelointiluokka IP: 44
• Väri: Valkoinen
• Pax-tuotenumero: 1855-1
• Sähkönumero: 8510114
• Vastapaine, maksimi: 21 Pa
• Teho, vapaa puhallus: 95 m³/h
• Moottorin tyyppi: Kuulalaakeroitu
• Käyttölämpötila: 5 - 35 °C
• Asennus: Painovoimaiseen ilmanvaihtokanavaan, hormi- tai kattoasennus
• Liitäntä: Piiloasennus
• Äänenpaineen taso maksiminopeudella: 21 dB(A) 3 m
• Materiaali: Polypropeeni
• Paino: 0,84 kg
• Eristysluokka: Luokka II, suojaeristetty, ei vaadi suojamaadoitusta
• S-merkintä (Intertek)
• CE-merkintä
• Kanavan halkaisija:
• Minimi ja maksimi ilman asennuslevyä: 100-140 mm
• Minimi ja maksimi asennuslevyllä (lisätarvike): 100-160 mm
• Toiminnot:
• Kosteustunnistin
• Valotunnistin jälkikäyntiajalla
• Käsikäyttö erillisestä kytkimestä 15 min jälkikäyntiajalla tai ilman
• HUOM! Kaikki sähköasennukset tulee antaa ammattitaitoisen sähköasentajan tehtäväksi
• Pakkauksen leveys (mm): 172,00
• Pakkauksen korkeus (mm): 146,00
• Pakkauksen syvyys (mm): 212,00
• Rahtipaino (kg): 0,60
